步进电机的种类与选择指南
作者：科辰微电
更新时间：2024-07-29
点击数：
步进电机因其精确的步进控制和可靠的性能，被广泛应用于各种工业和消费电子产品中。无论是在自动化生产线上的精密控制，还是在消费电子产品中的位置反馈系统，步进电机都发挥着至关重要的作用。正确选择适合的步进电机不仅可以提升设备的性能，还能减少故障率，降低维护成本。本文将详细探讨步进电机的种类、分类的详细介绍、选择的关键因素以及如何根据不同应用场景选择最适合的步进电机，并通过实际案例来加深对这些概念的理解。

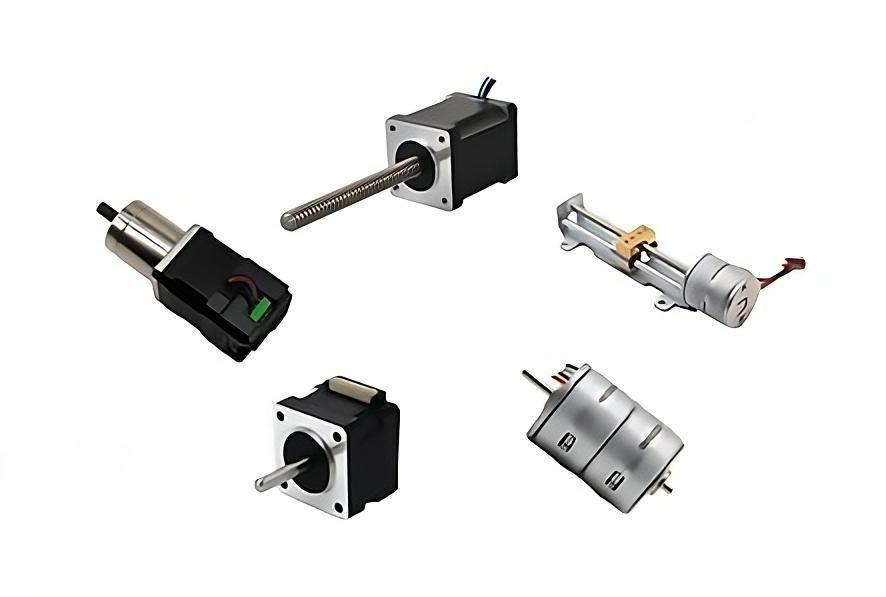

步进电机根据其工作原理和结构设计的不同，主要可以分为三种类型：永磁步进电机、混合式步进电机和可变磁阻步进电机。每种电机都有其独特的优缺点和适用场景。
工作原理：永磁步进电机的转子由永久磁铁组成，通过在定子绕组中通电产生磁场来实现转子按步进方式旋转。由于转子使用了永久磁铁，电机具有较高的启动转矩和静态保持力。
优点：结构简单，成本较低，易于控制，适合低速高精度应用。
缺点：速度范围有限，不适合高速应用。
适用场景：常见于需要高静态保持力和较低速度的应用，如小型自动化设备、打印机和扫描仪。
实际案例：在一款高精度实验室打印机中，使用了永磁步进电机来驱动打印头的移动。由于该打印机的工作速度较低且需要稳定的静态保持力，永磁步进电机的低成本和可靠性使其成为理想选择。
工作原理：混合式步进电机结合了永磁步进电机和可变磁阻步进电机的优点。其转子结构具有多个磁极，能够提供高精度和较大的转矩。电机的定子绕组和转子结构设计使其具有高的定位精度和较小的步距角。
优点：高精度，高转矩，适用范围广。
缺点：成本较高，结构复杂。
适用场景：适用于需要高精度和大转矩的应用，如数控机床、自动化装配线和高精度仪器。
实际案例：在一家汽车零部件制造企业的数控机床上，选用了混合式步进电机。该机床需要在高速下提供稳定的大转矩，以加工复杂的零部件。混合式步进电机的高精度和高转矩性能完全满足了这一需求。
工作原理：可变磁阻步进电机的转子由铁芯组成，转子内部没有永久磁铁。其工作原理是通过改变定子和转子之间的磁阻来实现步进控制。电机的转矩主要由电流和磁阻的变化产生。
优点：成本低，结构简单，适合中等速度和负载的应用。
缺点：精度和转矩不如混合式步进电机高。
适用场景：常用于对精度要求不是特别高的场合，如简单的自动化设备和轻负载应用。
实际案例：在一款家用搅拌机中，使用了可变磁阻步进电机来驱动搅拌器的旋转。由于搅拌机的负载较轻且对精度要求不高，可变磁阻步进电机以其低成本和简单的结构，成为了理想选择。
每种类型的步进电机都有其独特的结构和工作原理。下面将对永磁步进电机、混合式步进电机和可变磁阻步进电机进行详细介绍。
工作原理：永磁步进电机利用永久磁铁作为转子的磁场来源。定子绕组通电后，产生一个交变的磁场，使得转子在步距角的引导下移动。由于转子上有永久磁铁，电机的起始转矩和保持力较高。
优点：结构简单，成本较低，控制相对容易。适合低速精密应用。
缺点：最大运行速度受限，不适合高速应用。
适用场景：适合于低速、需要高静态保持力的应用，如打印机、扫描仪和小型自动化设备。
实际案例：在某型号的便携式激光测距仪中，永磁步进电机用于控制激光的发射和接收位置。由于该设备的运行速度较低，并且需要精准的静态保持力，永磁步进电机的高静态保持力和低成本非常适合该应用。
工作原理：混合式步进电机结合了永磁电机和可变磁阻电机的特点。其转子具有多个磁极和铁芯，可以在较小的步距角下提供较大的转矩。定子的电流通过绕组产生的磁场与转子的磁场相互作用，从而实现步进运动。
优点：提供高精度、高转矩，适合广泛的应用。
缺点：成本较高，结构复杂。
适用场景：适合于高精度、高负载应用的场合，如数控机床、自动化装配线和精密仪器。
实际案例：在一家电子制造厂的自动化装配线中，混合式步进电机被用于驱动装配机器人。这些机器人需要在高速度下保持高精度，因此混合式步进电机的高精度和大转矩性能显著提升了生产效率和产品质量。
工作原理：可变磁阻步进电机不使用永久磁铁，其转子由铁芯组成。通过改变定子和转子之间的磁阻来实现步进控制。电机的转矩主要通过电流和磁阻的变化产生。
优点：结构简单，成本较低，适用于中等速度和负载的应用。
缺点：精度和转矩不如混合式步进电机高。
适用场景：适合于对精度要求不是特别高的应用，如简单的自动化设备和轻负载场景。
实际案例：在一款便宜的自动窗帘控制器中，使用了可变磁阻步进电机来驱动窗帘的开合。由于该设备的精度要求不是特别高，而且需要控制成本，可变磁阻步进电机的低成本和简单结构使其成为合适的选择。
选择适合的步进电机需要综合考虑多个关键因素，以确保电机能够满足应用的需求。以下是选择步进电机时需要考虑的几个主要因素：
如何评估负载：选择步进电机时，首先需要评估负载的大小和特性。负载的类型、重量以及运动特性都会影响电机的选择。例如，高负载或大转矩的应用需要选择具备较大转矩的电机，如混合式步进电机；而低负载应用则可以选择永磁步进电机。
不同负载需求的电机选择：
高负载应用：推荐使用混合式步进电机，以提供足够的转矩和稳定性。
低负载应用：可以选择永磁步进电机，具有成本低和结构简单的优势。
实际案例：在一家重型设备制造厂的装配线中，选用了混合式步进电机来驱动装配机器人。由于这些机器人需要在高负载情况下提供稳定的转矩，混合式步进电机的高转矩能力能够满足这种高负载的需求。
精度的重要性：步进电机的精度是选择的另一个重要因素。应用场景对定位精度和重复精度的要求直接影响电机的选择。高精度应用需要选择步距角较小的电机，如混合式步进电机。
高精度应用：推荐使用混合式步进电机，能够提供较高的定位精度和稳定性。
中低精度应用：可以选择永磁步进电机或可变磁阻步进电机。
实际案例：在一家医疗设备制造企业的CT扫描仪中，选用了混合式步进电机。该设备需要在高精度下进行扫描，因此混合式步进电机的高精度性能能够确保扫描结果的准确性和一致性。
速度对选择的影响：步进电机的速度性能也是选择时需要考虑的因素。不同应用场景对电机的速度要求不同。高速应用需要选择速度范围较广的电机，而低速应用则可以选择速度范围较小的电机。
不同速度需求的电机选择：
高速应用：推荐使用混合式步进电机，其具有较宽的速度范围和稳定的性能。
低速应用：可以选择永磁步进电机或可变磁阻步进电机。
实际案例：在一家电子产品制造企业的高速贴片机中，使用了混合式步进电机。该贴片机需要在高速下进行元件的贴装，混合式步进电机的宽速度范围和稳定性能显著提升了贴装速度和精度。
环境对选择的影响：步进电机的工作环境也会影响其选择。在恶劣环境下，如高温、高湿或多尘环境，需要选择具备良好防护等级的电机，以确保其长期可靠运行。
不同环境需求的电机选择：
恶劣环境：推荐使用具备高防护等级的步进电机，如防水、防尘和高温电机。
普通环境：可以选择普通步进电机。
实际案例：在一家食品加工厂的自动化生产线上，选用了防水防尘的混合式步进电机。该生产线的工作环境潮湿且多尘，混合式步进电机的高防护等级能够确保其在恶劣环境下的长期可靠运行。
选择适合的步进电机需要根据具体的应用场景综合考虑上述关键因素。以下是几个常见应用场景的步进电机选择建议：
负载要求：自动化生产线通常需要处理较大的负载，因此选择混合式步进电机较为合适。
精度要求：生产线上的设备需要高精度的定位和重复精度，因此选择高精度的混合式步进电机。
速度要求：自动化生产线通常需要较高的速度，因此需要选择速度范围较广的电机。
实际案例：在一家电子产品制造企业的自动化生产线上，使用了混合式步进电机来驱动装配机器人。混合式步进电机的高转矩、高精度和宽速度范围确保了生产线的高效运行和产品质量。
负载要求：3D打印机的负载较小，可以选择永磁步进电机。
精度要求：3D打印机需要高精度的定位和控制，因此需要选择高精度的永磁步进电机。
速度要求：3D打印机的速度要求较高，因此需要选择速度范围较广的电机。
实际案例：在一款桌面级3D打印机中，选用了永磁步进电机来驱动打印头和平台的移动。永磁步进电机的高精度和低成本使其成为理想选择。
负载要求：医疗设备的负载较小，可以选择永磁步进电机。
精度要求：医疗设备需要高精度的定位和控制，因此需要选择高精度的永磁步进电机。
速度要求：医疗设备的速度要求较低，可以选择速度范围较小的电机。
实际案例：在一款便携式超声波诊断仪中，选用了永磁步进电机来驱动探头的移动。永磁步进电机的高精度和低成本使其成为理想选择。
负载要求：家用电器的负载较小，可以选择永磁步进电机。
精度要求：家用电器的精度要求较低，可以选择普通步进电机。
速度要求：家用电器的速度要求较低，可以选择速度范围较小的电机。
实际案例：在一款智能电饭煲中，选用了永磁步进电机来驱动锅盖的开合。永磁步进电机的低成本和简单结构使其成为理想选择。
步进电机因其精确的步进控制和可靠的性能，被广泛应用于各种工业和消费电子产品中。正确选择适合的步进电机不仅可以提升设备的性能，还能减少故障率，降低维护成本。通过详细了解步进电机的种类、工作原理和适用场景，可以为不同应用场景选择最合适的步进电机，提高设备的工作效率和可靠性。
